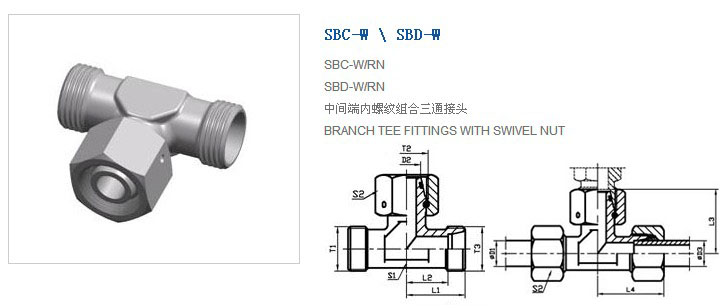

系列	代号 RAPT NO.	螺纹 THREAD			管子外径 TUBE O.D	尺寸 DIMENSIONS						重量克/件	工作压力 (bar)
系列	代号 RAPT NO.	T1	T2	T3	D1、D2、D3	L1	L2	L3	L4	S1	S2	重量克/件	工作压力 (bar)
L	SBC-12W	M12X1.5	M12X1.5	M12X1.5	06	19	12	26	27	12	14	42	500
	SBC-14W	M14X1.5	M14X1.5	M14X1.5	08	21	14	27.5	29	12	17	53	500
	SBC-16W	M16X1.5	M16X1.5	M16X1.5	10	22	15	29	30	14	19	71	500
	SBC-18W	M18X1.5	M18X1.5	M18X1.5	12	24	17	29.5	32	17	22	97	400
	SBC-22W	M22X1.5	M22X1.5	M22X1.5	15	28	21	32.5	36	19	27	159	400
	SBC-26W	M26X1.5	M26X1.5	M26X1.5	18	31	23.5	35.5	40	24	32	239	400
	SBC-30W	M30X2	M30X2	M30X2	22	35	27.5	38.5	44	27	36	308	250
	SBC-36W	M36X2	M36X2	M36X2	28	38	30.5	41.5	47	36	41	449	250
	SBC-45W	M45X2	M45X2	M45X2	35	45	34.5	51	56	41	50	679	250
	SBC-52W	M52X2	M52X2	M52X2	42	51	40	56	63	50	60	1131	250
S	SBD-14W	M14X1.5	M14X1.5	M14X1.5	06	23	16	27	31	12	17	63	800
	SBD-16W	M16X1.5	M16X1.5	M16X1.5	08	24	17	27.5	32	14	19	79	800
	SBD-18W	M18X1.5	M18X1.5	M18X1.5	10	25	17.5	30	34	17	22	113	800
	SBD-20W	M20X1.5	M20X1.5	M20X1.5	12	29	21.5	31	38	17	24	136	630
	SBD-22W	M22X1.5	M22X1.5	M22X1.5	14	30	22	35	40	19	27	173	630
	SBD-24W	M24X1.5	M24X1.5	M24X1.5	16	33	24.5	36.5	43	24	30	239	630
	SBD-30W	M30X2	M30X2	M30X2	20	37	26.5	44.5	48	27	36	388	420
	SBD-36W	M36X2	M36X2	M36X2	25	42	30	50	54	36	46	652	420
	SBD-42W	M42X2	M42X2	M42X2	30	49	35.5	55	62	41	50	905	420
	SBD-52W	M52X2	M52X2	M52X2	38	57	41	60	72	50	60	1462	420
