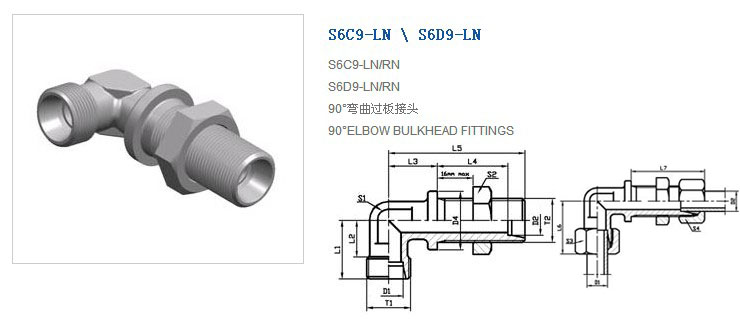

系列	代号 RAPT NO.	螺纹 THREAD		管子外径TUBE O.D.	尺寸 DIMENSIONS											重量克/件	工作压力 (bar)
系列	代号 RAPT NO.	T1	T2	D1、D2	D4	L1	L2	L3	L4	L5	L6	L7	S1	S2	S3、S4	重量克/件	工作压力 (bar)
L	S6C9-12LN	M12X1.5	M12X1.5	06	17	19	12	14	27	48	27	42	12	17	14	51	315
	S6C9-14LN	M14X1.5	M14X1.5	08	19	21	14	17	27	51	29	42	12	19	17	61	315
	S6C9-16LN	M16X1.5	M16X1.5	10	22	22	15	18	28	53	30	43	14	22	19	78	315
	S6C9-18LN	M18X1.5	M18X1.5	12	24	24	17	20	29	56	32	44	17	24	22	85	315
	S6C9-22LN	M22X1.5	M22X1.5	15	27	28	21	23	31	61	36	46	19	30	27	150	315
	S6C9-26LN	M26X1.5	M26X1.5	18	32	31	23.5	24	32.5	64	40	49	24	36	32	238	315
	S6C9-30LN	M30X2	M30X2	22	36	35	27.5	30	34.5	72	44	51	27	41	36	327	160
	S6C9-36LN	M36X2	M36X2	28	42	38	30.5	34	35.5	77	47	52	36	46	41	482	160
	S6C9-45LN	M45X2	M45X2	35	50	45	34.5	39	36.5	86	56	58	41	55	50	729	160
	S6C9-52LN	M52X2	M52X2	42	60	51	40	43	36	90	63	59	50	65	60	1091	160
S	S6D9-14LN	M14X1.5	M14X1.5	06	19	23	16	17	29	53	31	44	12	19	17	72	630
	S6D9-16LN	M16X1.5	M16X1.5	08	22	24	17	18	29	54	32	44	14	22	19	99	630
	S6D9-18LN	M18X1.5	M18X1.5	10	24	25	17.5	20	29.5	57	34	46	17	24	22	128	630
	S6D9-20LN	M20X1.5	M20X1.5	12	27	29	21.5	21	30.5	59	38	47	17	27	24	168	630
	S6D9-22LN	M22X1.5	M22X1.5	14	27	30	22	23	32	63	40	50	19	30	27	194	630
	S6D9-24LN	M24X1.5	M24X1.5	16	30	33	24.5	24	31.5	64	43	50	24	32	30	249	400
	S6D9-30LN	M30X2	M30X2	20	36	37	26.5	30	33.5	74	48	55	27	41	36	390	400
	S6D9-36LN	M36X2	M36X2	25	42	42	30	34	35	81	54	59	36	46	46	618	400
	S6D9-42LN	M42X2	M42X2	30	50	49	35.5	39	37.5	90	62	64	41	50	50	889	500
	S6D9-52LN	M52X2	M52X2	38	60	57	41	43	37	96	72	68	50	65	60	1337	315
